DL型立式多級離心泵

產品概述

DL型立式多級離心泵是我公司根據我國對高層建筑給排水及國家消防局GB6245-98標準開發的新產品.該型泵由于采用了高效節能的優秀水力模型,因此具有效率高,性能范圍廣等優點,更好地滿足了用戶的使用要求.另外,本型泵在結構上采用了立式、分段形式，且運轉安全、平穩、壽命長、占地面積小、安全維修方便。

產品用途

DL、DLR型系列泵適用于工業和城市給排水、高層建筑增壓、遠距離送水、采暖、浴室、鍋爐冷暖水循環增壓、空調制冷系統送水及設備配套等場合。DL型介質使用溫度不超過80°C，DLR型介質使用溫度不超過120°C。

型號意義

例如：80DL（DLR）×4
80-泵吸入口公稱直徑
DL-立式多級分段式離心泵
DLR-立式多級分段式熱水離心泵
4-泵級數

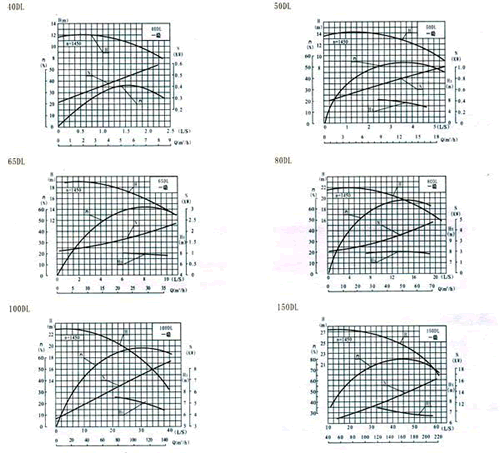

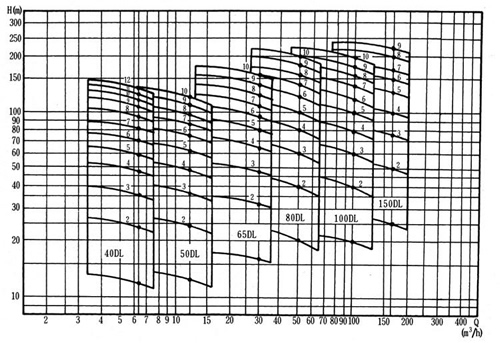

性能參數


型　號	級　數	流　量(m3/h)	流　量(L/S)	揚　程 (m)	轉　速 (r/min)	軸功率	電機功率	效　率 (%)	吸　程 (m)	汽蝕余量 (m)
40DL	2	6.2	1.72	23.6	1450	0.92	1.5	40	7	3.19
	3	6.2	1.72	35.4		1.38	2.2	40	7	3.19
	4	6.2	1.72	47.2		1.84	3	40	7	3.19
	5	6.2	1.72	59		2.30	4	40	7	3.19
	6	6.2	1.72	70.8		2.75	4	40	7	3.19
	7	6.2	1.72	82.6		3.22	5.5	40	7	3.19
	8	6.2	1.72	94.4		3.68	5.5	40	7	3.19
	9	6.2	1.72	106.2		4.14	7.5	40	7	3.19
	10	6.2	1.72	118		4.60	7.5	40	7	3.19
	11	6.2	1.72	129.8		5.06	7.5	40	7	3.19
	12	6.2	1.72	141.6		5.52	11	40	7	3.19
50DL	2	12.6	3.5	24.4	1450	1.55	3	54	7.6	2.66
	3	12.6	3.5	36.6		2.33	3	54	7.6	2.66
	4	12.6	3.5	48.8		3.10	4	54	7.6	2.66
	5	12.6	3.5	61		3.88	5.5	54	7.6	2.66
	6	12.6	3.5	73.2		4.65	5.5	54	7.6	2.66
	7	12.6	3.5	85.4		5.43	7.5	54	7.6	2.66
	8	12.6	3.5	97.6		6.20	7.5	54	7.6	2.66
	9	12.6	3.5	109.8		6.98	11	54	7.6	2.66
	10	12.6	3.5	122		7.75	11	54	7.6	2.66
65DL	2	30	8.33	32	1450	4.22	5.5	62	7.6	2.82
	3	30	8.33	48		6.33	7.5	62	7.6	2.82
	4	30	8.33	64		8.44	11	62	7.6	2.82
	5	30	8.33	80		10.55	15	62	7.6	2.82
	6	30	8.33	96		12.66	15	62	7.6	2.82
	7	30	8.33	112		14.77	18.5	62	7.6	2.82
	8	30	8.33	128		16.88	22	62	7.6	2.82
	9	30	8.33	144		18.99	22	62	7.6	2.82
	10	30	8.33	160		21.1	30	62	7.6	2.82
80DL	2	50.4	14	40	1450	7.84	11	70	7.8	22.49
	3	50.4	14	60		11.76	15	70	7.8	2.49
	4	50.4	14	80		15.68	22	70	7.8	2.49
	5	50.4	14	100		19.60	30	70	7.8	2.49
	6	50.4	14	120		23.52	30	70	7.8	2.49
	7	50.4	14	140		27.44	37	70	7.8	2.49
	8	50.4	14	160		31.36	45	70	7.8	2.49
	9	50.4	14	180		35.28	45	70	7.8	2.49
	10	50.4	14	200		39.20	55	70	7.8	2.49
100DL -72-20	2	72	20	40	1450	10.9	15	72	8	2.8
	3	72	20	60		10.9	18.5	72	8	2.8
	4	72	20	80		10.9	30	72	8	2.8
	5	72	20	100		10.9	37	72	8	2.8
	6	72	20	120		10.9	37	72	8	2.8
	7	72	20	140		10.9	45	72	8	2.8
	8	72	20	160		10.9	55	72	8	2.8
	9	72	20	180		10.9	55	72	8	2.8
	10	72	20	200		54.4	70	72	8	2.8
100DL- 100-20	2	100	27.8	40	1450	15.14	18.5	72	7.2	3.53
	3	100	27.8	60		22.72	30	72	7.2	3.53
	4	100	27.8	80		30.28	37	72	7.2	3.53
	5	100	27.8	100		37.86	45	72	7.2	3.53
	6	100	27.8	120		45.39	55	72	7.2	3.53
	7	100	27.8	140		53.0	75	72	7.2	3.53
	8	100	27.8	160		60.57	75	72	7.2	3.53
	9	100	27.8	180		68.14	90	72	7.2	3.53
	10	100	27.8	200		75.71	90	72	7.2	3.53
150DL- 150-20	2	150	27.8	40	1450	20.42	30	80	5.7	2.8
	3	150	27.8	60		30.63	37	80	5.7	2.8
	4	150	27.8	80		40.84	45	80	5.7	2.8
	5	150	27.8	100		51.05	55	80	5.7	2.8
	6	150	27.8	120		61.26	75	80	5.7	2.8
	7	150	27.8	140		74.47	75	80	5.7	2.8
	8	150	27.8	160		81.68	90	80	5.7	2.8
200DL- 280-30	2	280	41.6	60	1450	55.79	90	84	6.0	3.7
	3	280	41.6	90		83.69	110	84	6.0	3.7
	4	280	41.6	120		111.57	132	84	6.0	3.7
	5	280	41.6	150		139.47	160	84	6.0	3.7
	6	280	41.6	180		163.38	200	84	6.0	3.7

結構說明

DL型多級泵由電機和泵兩部分組成，電機為丫型三相導步電機，泵和電機采用聯軸器連接.整體為剛性連接，使用?無需校正泵由定子部分利轉子部分組成泵定子部分由進水段.中段.導葉.出水段、填料函體等零件組成為防止定子磨損，定子上裝有密封環.平衡等，磨損后可用備件更?轉子部分由軸.中輪，平衡鼓等組成轉子下端為水潤滑軸承.上部為角接觸球軸承.泵的軸向力絕大部分由平衡鼓來承擔，其余小部分殘余軸向力由角接觸球軸承來承受?水段、中段和出水跺的結臺面用紙墊通過拉緊達到密封.軸封采用填料或機械密封.用戶可根據需要選擇。
泵旋轉方向從驅動端向下看為逆時針方向轉動。

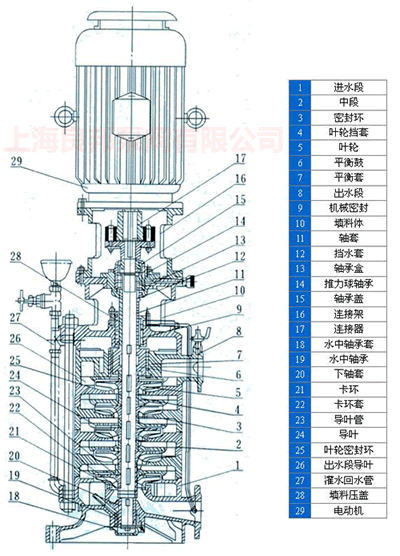

DL系列立式多級離心泵（結構圖）

安裝

1. 安裝前檢?水泵和電機的完好惰況.

2. 泵安裝位置應盡可能靠近水源處

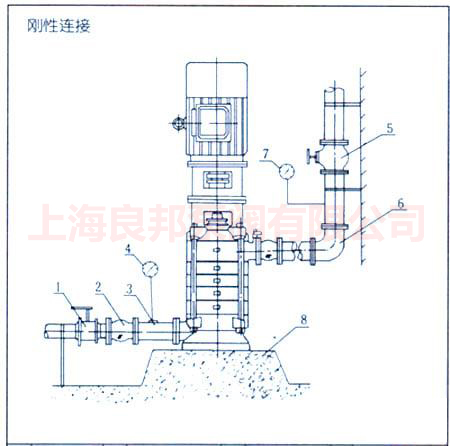

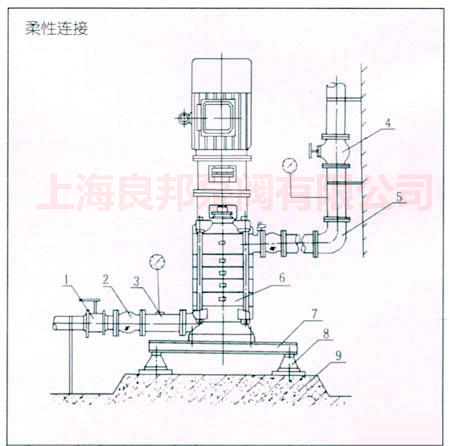

3. 泵與底座安裝有兩種方式，一種是直接裝在水泥基礎上的剛性連接，另一種是采用JGD型減振器安裝的柔性連接，具體方法見安裝示意圖所示.

4. 直接安裝可將泵安放在基礎上墊高30-40毫米（準備充填水泥漿之用).然后進行校正，并穿好地腳螺栓，充填水泥砂漿，經3~5天水泥干涸后.重新校正，待水泥完全干涸后，擰緊地腳螺栓的螺母.

5. 安裝管路?，?、出水管路都應有各自的支承，不應使泵的法蘭承受過大的管路重量.

6. 泵用于有吸程場合，進水管端應裝有底闥.并且進出口管路不應有過多彎道.同時不得有漏水.漏氣現象存在.

7. 在?口管路上最好裝有過濾網，以防雜質進入葉輪內部.濾網的有效面積應是進水管面積的3~4倍，以保證液體的自由暢通

8. 為了維護和使用方便安全，在泵的進.出口管路上各安裝一只調節閥及在泵出口附近安裝一只壓力表.以保證泵在額定范圍內運行，確保泵的正常運行和使用壽命

9.?口如需擴徑連接，請選用偏心異徑管遒接頭

編號	名稱	編號	名稱
1	球閥	1	球閥
2	撓性接頭	2	撓性接頭
3	取壓直管	3	取壓直管
4	真空壓力表	4	閘閥
5	閘閥	5	彎管
6	彎管	6	泵
7	壓力表	7	聯接板
8	水泥臺座	8	JGD型隔振器
		9	水泥臺座

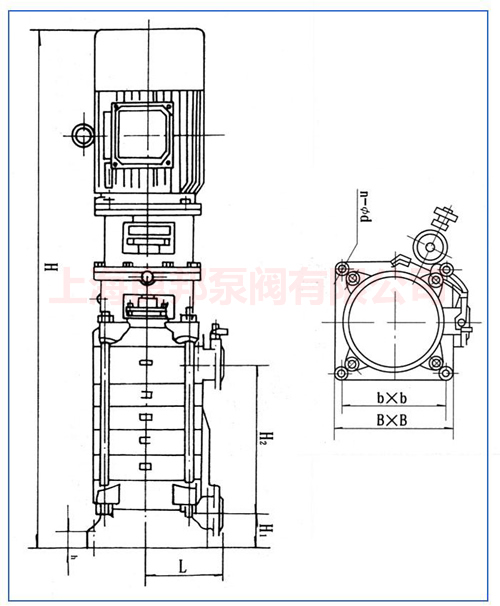

DL系列立式多級離心泵安裝尺寸圖：

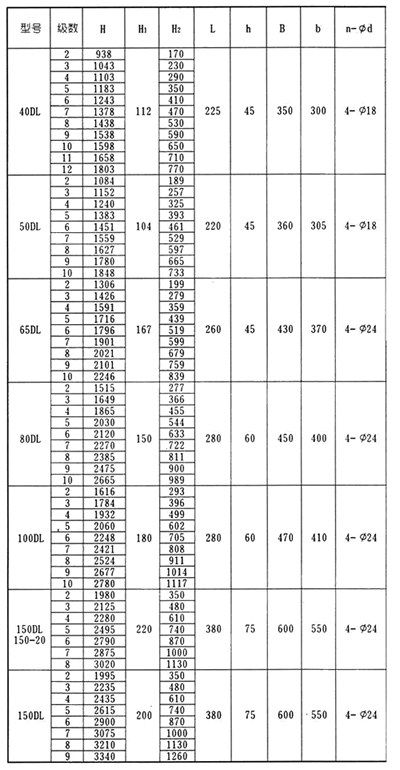

DL系列立式多級離心泵安裝尺寸表：

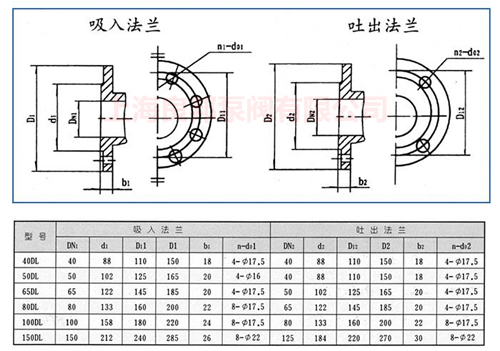

DL系列立式多級離心泵法蘭安裝尺寸：

故障與排除

故?現象

可能產生的原因

解決方法

水泵不吸水壓力表和真空表指針劇烈跳動

1.灌注引水不夠

2.管路與儀表聯接處漏氣

3.吸程過高

1.檢查底閥是否漏水.再雇足引水

2.擰緊漏氣處

3.降低吸水高度

水泵不吸水真空表表示高度真空

1.底閥沒有打開或己堵塞

2.吸水管路阻力太大

3.過濾器堵塞

1.檢?底閥

2.更換吸水

3.清理過濾器

壓力表有壓力但仍不出水

1.出水管阻力太大

2.旋轉方向不對

3.出口管閥門未開

4.葉輪堵塞

1.檢?或緡短水管

2.檢?電機.兩相互調

3.打開出口閥

4.清除葉輪內的污物

達不到設計流量

1.有空氣吸入

2.由于水位降低.淹沒深度不夠，

3.葉輪內有異物堵塞

4.轉子部分嚴重磨損

1.檢?漏氣部位并排除

2.延長吸水管.加深淹深度

3.拆卸并滴除異物

4.更換密封壞

泵消耗功率過大

1.填料壓得過緊.并發熱

2.流置過大

3.回轉體與殼體有碰擦

4.泵軸承磨損

5.泵軸彎曲

1.適當放松

2.關小閘閥開度

3.修整

4.更換軸承

5.更換或校正

泵振動加大

1.葉輪局部有堵塞

2.葉輪破損

3.流量過小

4.泵軸與電動機不同心

5.軸承破損

6.混入空氣.發生汽蝕

1.拆卸清除異物

2.更換

3.稍?出口閥

4.定點找正

5.更換

6.改變吸入位.改善吸水管
