產品名稱：W型水力噴射器

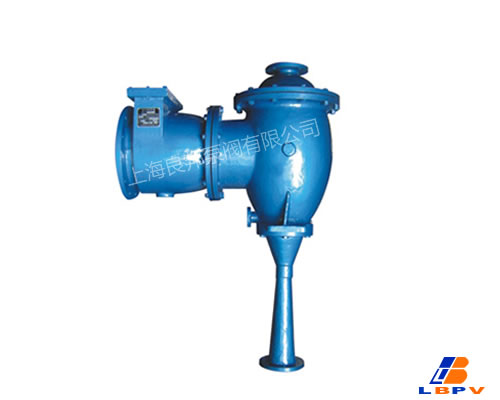

W型水力噴射器
水泵廠家
  • 產品簡介
  • 結構及優點
  • 結構圖
  • 注意事項
 水泵公司
W型水力噴射器
產品概述


W水力噴射器是一種具有抽真空、冷凝、排水等三種有效能的機械裝置。其工作原理是利用一定壓力水流通過對稱均布成一定傾斜的噴咀噴出，聚合在一個焦點上，由于噴射水流較高，于是周圍形成負壓使器室內產生真空。另外由于二次蒸汽與噴射水流直接接觸，進行熱交換，絕大部分的蒸汽凝結成水，小量未被冷凝的蒸汽與不凝結的氣體亦由于與高速噴射水流互相磨擦，混合擠壓，通過擴壓管被排除，使器室內形成更高的真空。


產品用途


水力噴射器應用極為廣泛，主要適用于真空與蒸發系統，進行真空蒸發、真空過濾、真空結晶、干燥、脫臭等工藝，是制糖、制藥、化工、食品、制鹽、味精、牛奶、發酵、釀造、輕工、國防部門廣泛需要的設備。
根據廣大用戶的要求，近年來不斷改進設計，采用多噴咀與汽環（導向盤）等結構，并用SLS水泵上水，改低位安裝，更加完善與提高了其工作性能，具有較高的實用價值，是目前國內理想的真空冷凝設備，深受各地用戶單位的好評。
備注：⑴各種型號，安裝高度﹥4.5M，器體水壓試驗6kg/cm2無滲漏。
⑵易損件我單位長期均有供應，如需配套水泵，請訂貨時說明。
⑶不銹鋼水力噴射器，是一種高強度耐酸，防腐抽真空設備。


性能參數

型 號
蒸發量
立升/小時
真空度毫米
泵柱（Mpa）
噴 嘴
（只）
揚 程
（m）
流 量
（m3/h）
配套多級離心泵
W-100
100
680-720
3
45
18
50D8×5
W-200
200
680-720
3
45
18
50D8×5
W-300
300
680-720
3
45
18
50D8×5
W-400
400
680-720
4
45
18
508×6
W-500
500
680-720
4
45
32
80D12×4
W-600
600
680-720
7
45
32
80D12×4
W-700
700
680-720
7
45
32
80D12×4
W-800
800
680-720
7
45
32
80D12×5
W-900
900
680-720
6
50
32
80D12×5
W-1000
1000
680-720
6
50
32
80D12×5
W-1200
1200
680-680
6
50
32
80D12×6
W-1500
1500
680-680
7
50
108
125D25×2
W-1800
1800
680-680
7
50
108
125D25×2
W-2000
2000
680-680
7
50
108
125D25×2
W-2500
2500
680-680
7
50
108
125D25×3
W-3000
3000
680-680
12
50
108
125D25×4

結構與優點：
水力噴射器由器體、器蓋、噴咀、噴咀座板、導向盤、擴壓管及單向閥等部件組成，噴咀用不銹鋼制造，噴咀座板由優質鋼加工，其余零件則系鑄鐵鑄造。噴咀采用多噴咀的結構形式，以便得到較大的水—汽接觸，有利于熱交換的進行，獲得較好的真空效果。噴咀座板加工精密，精度較高，以使噴射水流準確地聚集在同一的焦點。導向盤用于減慢蒸汽（或空氣）的流速，使蒸汽均勻地導入器室以免噴射水流偏斜，降低抽射效能。整個裝置結構緊湊精密，強度高，用于真空蒸發系統中，由于能把冷凝器的冷凝作用與真空泵的抽氣作用合并在一個設備中同時完成，大大地簡化了工藝流程，比之原來真空泵加舊式冷凝器的裝置，可以節省去真空泵、冷凝器、分水器等設備，并且還有下列優點：（1）水力噴射器體積小、重量輕、結構緊湊。而效能又比較高，耗電量低于真空泵系統，投資省。（2）操作簡單維修方便，不用專職人員管理，由于無機械傳動部件，所以噪聲低，不需消耗潤滑油。（3）可以室外低位安裝，占地面積小，可以節省廠房建筑面積與安裝費用。

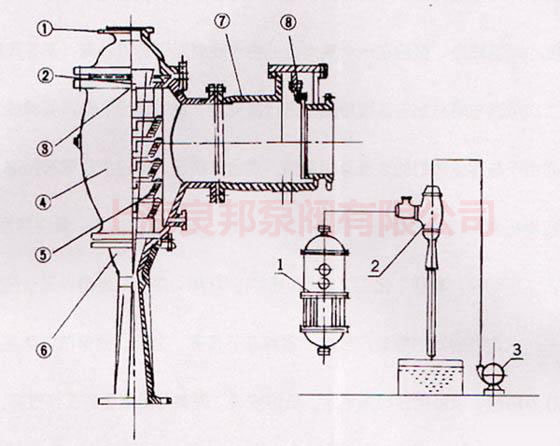

編號

名稱



編號

名稱

1

器蓋



1

真空蒸發鍋

2

噴咀座板



2

水力噴射器

3

噴咀



3

水泵

4

器體







5

導向蓋盤







6

擴散管







7

止逆閥閥體







8

閥板







故障與排除方法

故 降

原 因

擇除方法





真空度達不到



真空度下降



真空度不穩定





循壞用水堿度或,度增高.多孔板

或擴壓器之孔徑有水垢縮水。

1.用酸液沖洗或更?零件.

2.調整循環水之酸堿度。

水池中循環水?升高

降低水溫.更?部份循環水.或加循環水

水泵故降.壓力突然下降.流量減少

1.更換水泵

2.清洗水泵葉輪和內殼的水垢或異物-

系銃泄漏。

檢查系統和進行堵漏

真空表失靈。

更換真空表

循壞水中夾帶大量氣泡。



1.在排水管和離心水泵進水管之間設置擋板。

2.循環液中帶有大量氣泡須更?循環水







倒水(即循I不

水由吸入口



流出)







噴咀、多孔板孔徑腐蝕變形。

1.更?噴咀或多孔扳

2.調節水池酸堿度。

噴咀、多孔板加工不準確。

正確加工保證精度符合圖紙標準。

混合管加工不正確.表面腐蝕，

正確加工保證同心度，光潔度符合圖紙要求。

多孔板有異物堵塞

1.清除異物。

2.清理水池.

水泵壓力突然降低

栓?水泵，修理或更?。

操作程序不當。

關水泵排水與大氣平?。

由上述原因循環水流入系統中。

可在系統中裝止逆閥。

大氣壓力波動影響背壓。

在排水管下接1米長的尾管。
