產品名稱:CQB-F型氟塑料磁力泵

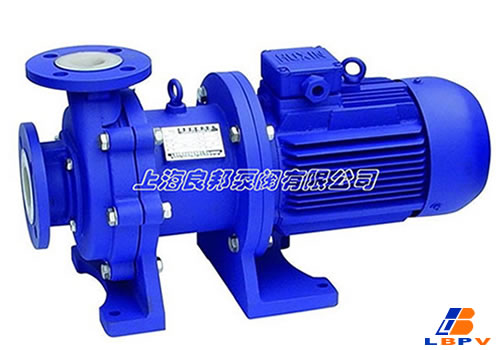

CQB-F型氟塑料磁力泵
水泵廠家
  • 產品簡介

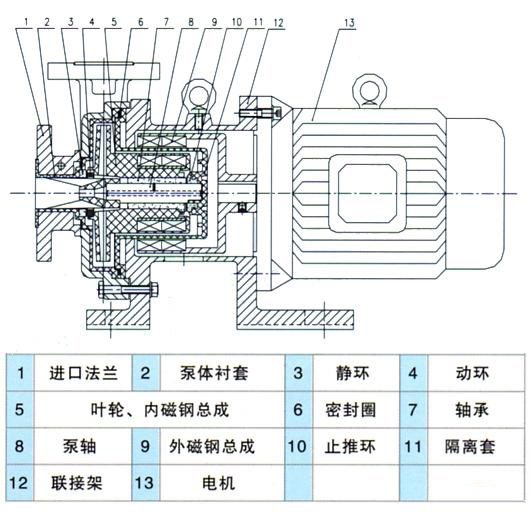

  • 結構圖

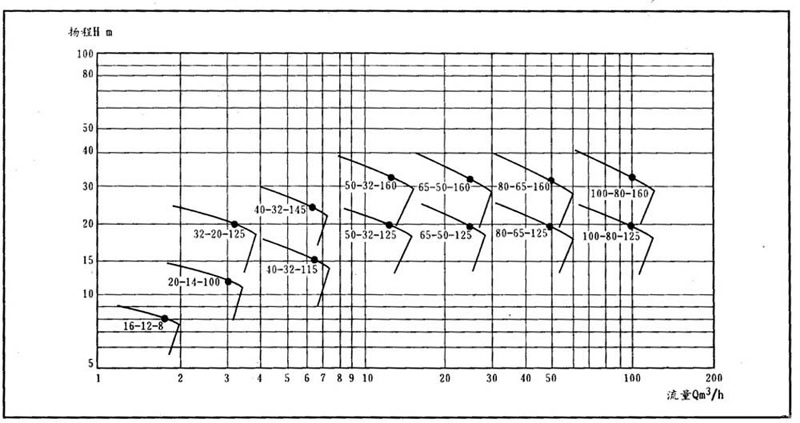

  • 性能曲線圖

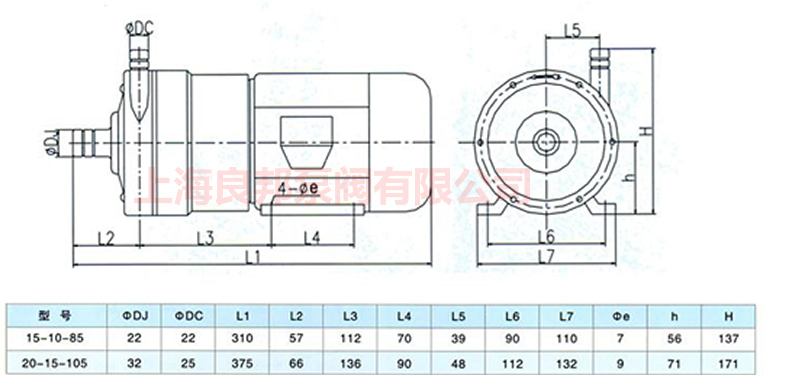

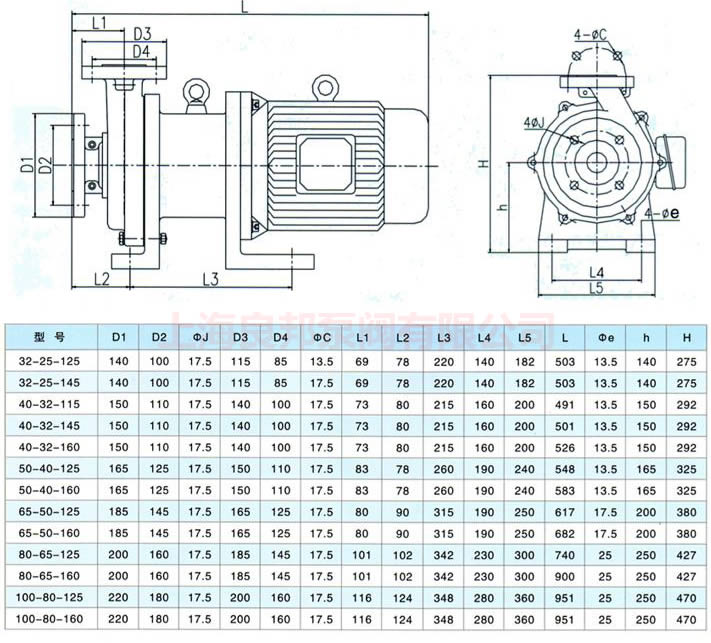

  • 安裝尺寸
  • 注意事項
水泵公司
CQB-F型氟塑料磁力泵
產品概述


CQB-F氟塑料磁力泵,采用聚偏二氟乙烯制造,用該材料生產的磁力泵使用范圍廣,耐腐蝕性能強,機械強度高,不老化,無毒素分解等優點?蓮V泛用于化工、制藥、電鍍、石油、環保、稀土分離、冶煉、汽車制造中的酸洗等領域。
CQB-F氟塑料磁力泵設計獨特,無須機械軸封,絕對不滲漏,液體過流部件選用氟塑料,陶瓷、氟橡膠等材料,泵體外殼用金屬材料固定,故泵體足以承托管道的重量,使用保養及為方便。
性能參數:
流量:1.8-100m3/h
揚程:8-32m
電機功率:0.12-18.5KW
轉速:2900r/min


型號意義


例如:CQB50-32-160F
CQB-磁力驅動離心泵
50-吸入口直徑
32-排出口直徑
160-葉輪名義直徑
F-氟塑料


性能參數

型 號 進 口 出 口 流 量
(m3/h)
揚 程
(m)

功 率
(kw)

轉速(r/min) 效率
(%)
電壓
(v)
汽蝕余量

CQB-15-10-85F

15 10 1.8 8 0.12 2900 33 220/380 6.0

CQB-20-15-105F

20 15 3.0 12 0.37 2900 33 220/380 6.0

CQB-32-25-125F

32 25 3.2 20 0.75 2900 35 380 5.0

CQB-40-32-115F

40 32 6.3 15 0.75 2900 45 380 6.0

CQB-40-32-145F

40 32 6.3 25 1.5 2900 42 380 5.0

CQB-50-40-125F

50 40 12.5 20 2.2 2900 47 380 3.5

CQB-50-40-160F

50 40 12.5 32 3.0 2900 46 380 3.5

CQB-65-50-125F

65 50 25 20 3.0 2900 58 380 4.0

CQB-65-50-160F

65 50 25 32 4.0 2900 56 380 4.0

CQB-80-65-125F

80 65 50 20 7.5 2900 66 380 4.0

CQB-80-65-160F

80 65 50 32 11 2900 64 380 4.0
CQB-100-80-125F 100 80 100 20 15 2900 72 380 4.0
CQB-100-80-160F 100 80 100 32 18.5 2900 70 380 4.0


使用注意事項
(一)因磁力泵軸承的冷卻和潤滑是靠被輸送的介盾,所以絕對禁止空運轉,同時避免在工作中途停電后再啟動時所造成時空載運轉。
(二)被輸送介質中,若含有固體顆粒,入口要加過濾網:如含有鐵磁質微粒,需加磁性過濾器。
(三)在使用中環境溫度應小于40℃,電機溫升不得超過75℃。
(四)被榆送的介質應在泵材允許范圍內。氟塑料泵的使用溫度最低不能低于零下30℃最高不能超過100℃。輸送吸入壓力不大于0.2MPa,最大工作莊力1.6MPa,密度不大于1600Kg/m3,粘度不大于30 X10-6m?/s的不含硬顆粒和纖維的液體。
(五)對于輸送液為易沉淀結易的介質,使用后應及時清洗,排凈泵內積液。
(六)磁力泵正常運行1000小時后,應拆檢軸承和端面動環的磨損情況,并更換不宜再用的易損件。

故障與排除方法
故障形式 產生原因 排除方法
泵不出水 1.水泵反轉
2.進水管道漏氣
3.泵腔蓄水不足
4.電壓太高,啟動時聯軸器打滑
5.吸程太高
6.閥門沒有打開
1.改變電機接線
2.杜絕漏氣
3.增加蓄水量屯
4.調正電壓
5.降低泵安裝位置
6.校正或更改閥門
流量不足 1.吸入管徑太小或淤塞
2.葉輪流道阻塞
3.揚程過高
4.轉速不夠
1.調換或清洗進水管
2.清洗葉輪
3.開大出水閥
4.恢復額定轉速
揚程過低 1.流量過大
2.轉速太低
1.關小出水閥
2.恢復額定轉速
噪音太大 1.泵軸嚴重磨損
2.軸承嚴重磨損
3.外磁鋼或內磁鋼與隔離套接觸
4.動靜環磨損葉輪與泵體研磨
1.更換泵軸
2.更換軸承
3.拆除泵頭重新組裝
4.更換動靜環
漏 液 密封墊川損壞 更換密封墊川
