產品名稱：ZW型自吸式排污泵

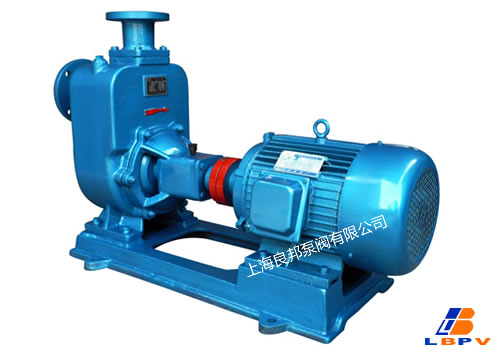

ZW型自吸式排污泵
水泵廠家
  • 產品簡介
  • 結構圖

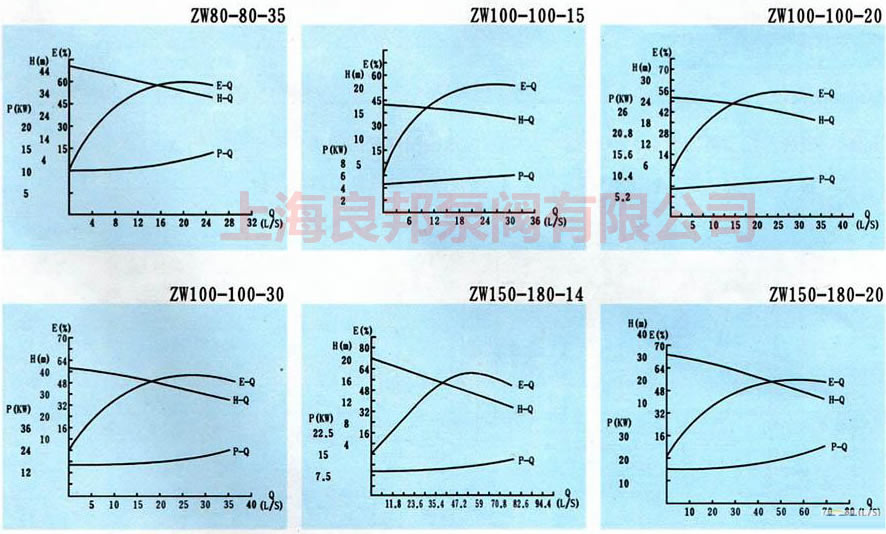

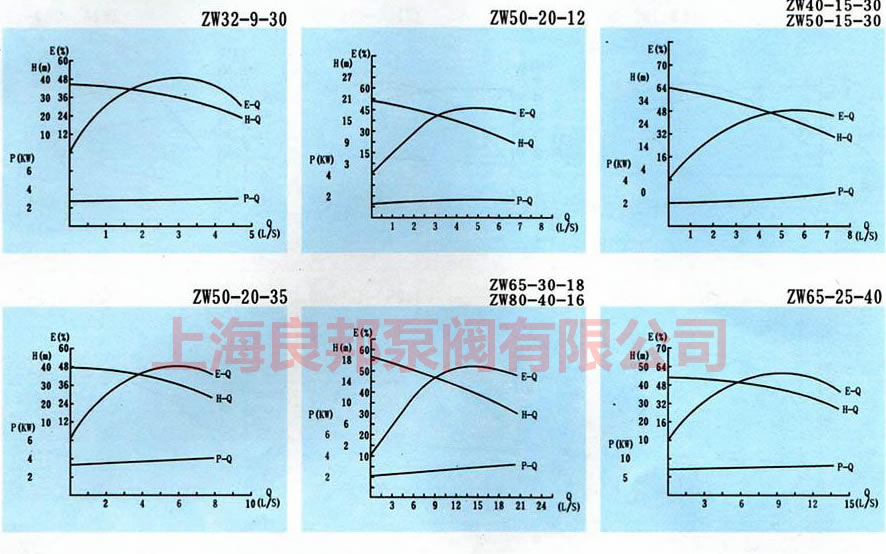

  • 性能曲線圖

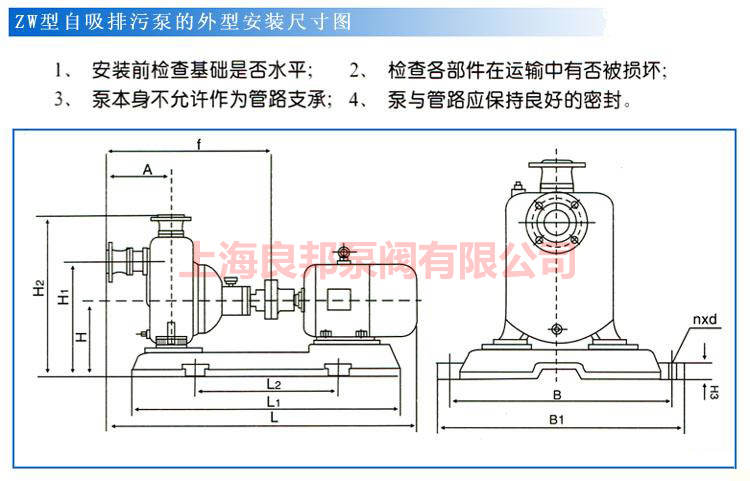

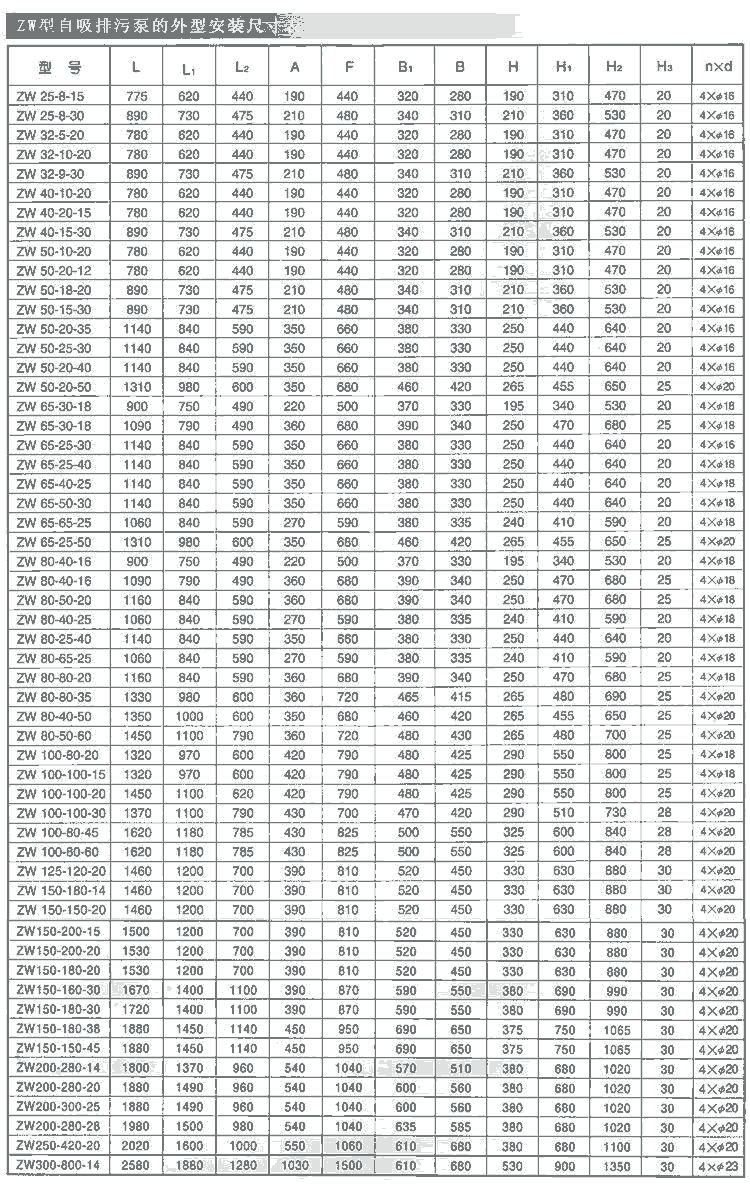

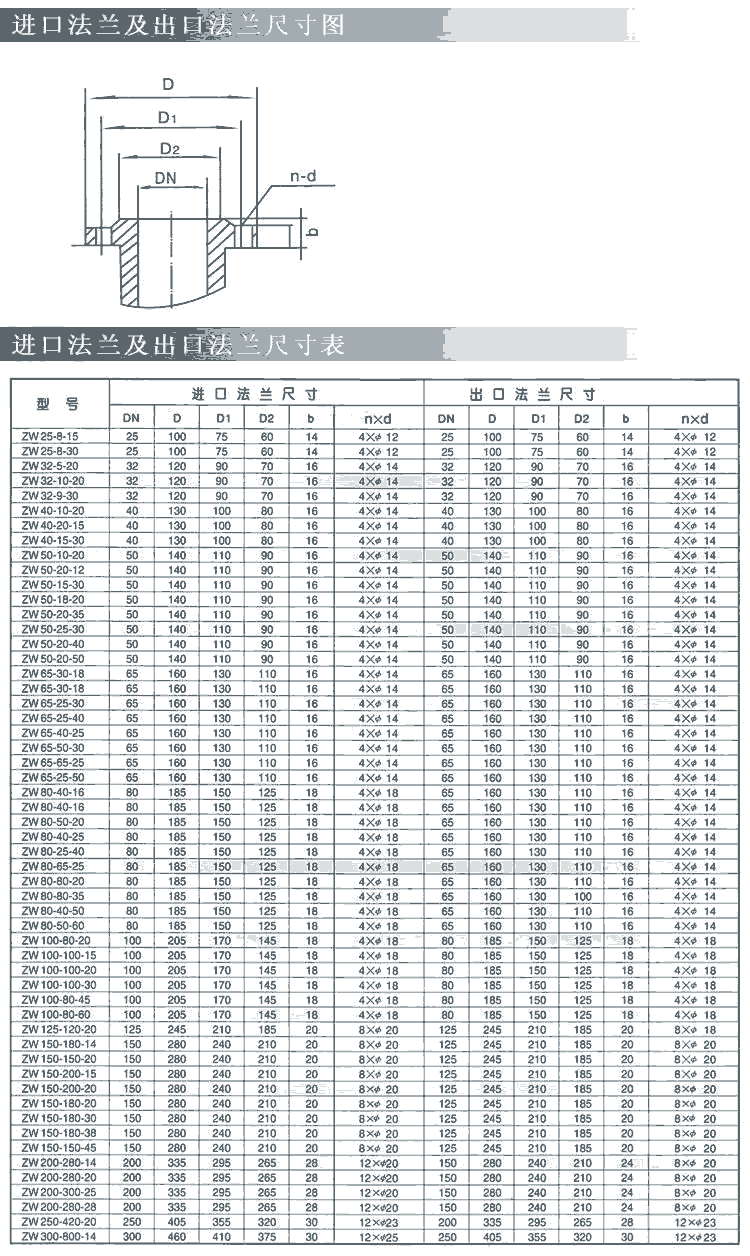

  • 安裝尺寸
  • 注意事項
 水泵公司
ZW型自吸式排污泵
產品概述


ZW型自吸式無堵塞排污泵是工程技術人員吸收國內外技術，結合我國機電行業的實際情況而研制成功的，該泵通過葉輪和泵體的新穎結構，集自吸和無堵塞排污于一身，即可象一般清水自吸泵那樣不需按底閥，不需引灌水，又可抽吸含有大顆粒固體塊，纖維的污物、沉淀物廢礦雜質、糞便處理及一切工程污水物，完全減輕工人的勞動強度，而且使用、移動、安裝方便、極少維修、性能穩定。材質分為鑄鋼、鑄鐵、不銹鋼（參照IH型泵的材質表）


產品特點


ZW型自吸式排污泵，又稱固液泵或雜質泵。該系列泵水力設計獨特，葉輪是縮在單獨的葉輪室內，連接葉輪室的是壓水室，當葉輪旋轉時，泵內液體產生強烈的軸向渦流作用，使進口造成真空，出口產生揚程。因而雜質可以從壓水室排出，所以它的流道是完全暢通的，其排污效果是其他自吸式排污泵無可比擬的。


產品用途


可廣泛適用于市政排污工程、輕工、造紙、紡織、食品、化工、電業、石油、礦山和河塘養殖等行業。它是目前國內抽送固體顆粒、纖維、漿料和混合懸浮等介質最理想的雜質泵。


型號意義


例如：100ZW80-20PB
100-進口直徑（mm ）
ZW-自吸式無堵塞排污泵
80-額定流量（m3/h）
20-額定揚程
P-材質為不銹鋼（304、305、306、307、316、316L）
B-配防爆電機


性能參數

(m3/h)
(min/5m)
kg
型　　號
流　量
揚　程
功　率
轉　速
效　率
汽蝕余量
自吸高度
自吸時間
重量
ZW25-8-15
8
15
1.5
2900
45
2.0
5.5
3
100
ZW32-5-20
5
20
2.2
2900
45
2.5
5.5
3
100
ZW32-10-20
10
20
2.2
2900
45
2.5
5.5
3
100
ZW32-9-30
9
30
3
2900
48
2.5
5.5
3
120
ZW40-10-20
10
20
2.2
2900
45
2.5
5.5
3
100
ZW40-20-15
20
15
2.2
2900
45
2.5
5.5
3
100
ZW40-15-30
15
30
3
2900
48
2.5
5.5
3
120
ZW50-10-20
10
20
2.2
2900
45
2.5
5.5
3
100
ZW50-20-12
20
12
2.2
2900
45
2.5
5.5
3
100
ZW50-15-30
15
30
3
2900
48
2.5
5.5
3
120
ZW50-20-35
20
35
5.5
2900
48
2.5
5.5
3
150
ZW65-30-18
30
18
4
1450
45
2.5
5.5
3
200
ZW65-25-30
25
30
5.5
2900
50
3.0
5.5
3
20
ZW65-25-40
25
40
7.5
2900
50
3.0
5.5
2
200
ZW65-40-25
40
25
7.5
1450
50
3.0
5.5
2
200
ZW65-65-25
65
25
11
2900
52
3.0
5.5
2
240
ZW80-40-16
40
16
4
1450
50
3.0
5.0
3
240
ZW80-40-25
40
25
7.5
1450
50
3.0
5.5
2
200
ZW80-25-40
25
40
7.5
2900
50
3.0
5.5
2
200
ZW80-65-25
65
25
11
2900
52
3.0
5.5
2
240
ZW80-80-35
80
35
15
2900
45
3.0
5.5
2
285
ZW80-80-35
80
35
15
1450
50
3.0
5.5
3
450
ZW80-50-60
50
60
22
2900
55
3.0
5.0
2
340
ZW100-100-15
100
15
7.5
1450
50
4.0
5.5
3
300
ZW100-80-20
80
20
7.5
1450
53
4.0
5.5
3
300
ZW100-100-20
100
20
11
1450
53
4.0
5.5
3
340
ZW100-100-30
100
30
22
1450
53
4.0
5.5
3
510
ZW125-120-20
120
20
15
1450
55
4.5
5.5
2
500
ZW150-180-14
180
14
15
1450
60
5.0
5.5
2
500
ZW150-180-20
180
20
22
1450
60
5.0
5.0
3.5
570
ZW150-180-30
180
30
37
1450
65
5.0
5.0
3
680
ZW150-180-38
180
38
55
1450
45
5.0
6.0
3
800
ZW200-280-14
280
14
22
1450
65
5.0
5.0
3.5
700
ZW200-280-28
280
28
55
1450
55
4.8
5.2
3
940
ZW250-420-20
420
20
55
1450
61
6.0
4.5
2.5
1150
ZW300-800-14
800
14
55
1450
65
6.0
4.6
2.5
1140


上海良邦ZW型自吸式無堵塞排污泵結構及工作原理

      ZW系列自吸式無堵塞排污泵，主要由泵體.葉輪、后蓋、機械密封、泵軸、軸承座、進口閥、氣液分離管、加水閥門、迸、排接管等組成。泵的結構見圖。
      泵的工作原理：泵體內設有儲液腔，并通過上方的回流孔和下方的循環孔與泵工作腔相通，構成泵的軸向回流外混式系統。泵停止工作后.泵內腔已儲有一定容積的液體。當泵起動?，泵內的儲液在葉輪的作用下，夾帶著空氣被向上??出.液體通過氣液分離管的網格回流到工作腔，氣體被排出泵外，使泵內形成一定的真空度，達到自吸的作用。

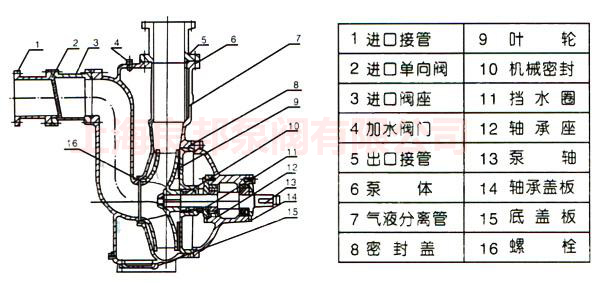

上海良邦ZW型自吸式無堵塞排污泵（結構圖）

故障與排除
故 障 原 因 排除方法
泵不出水 1.泵體內未加儲液或儲液不足
2.吸入管路漏氣
3.電壓過低
4.吸程太高或吸入管路太長
5.機械密封泄漏過大		 1.加足
2.消除管路漏氣現象
3.調整電壓
4.降低吸程或?短管路
5.修理或更?
泵出水不足 1.因使用不當，葉輪流道或吸入管路被堵塞
2.葉輪磨損嚴重
3.功率不足轉速太低		 1.消除堵塞物
2.更?葉輪
3.調蝥至額定轉速
泵?音、振動過大 1.底腳不穩 ，
2.軸承磨損嚴重
3.泵與電機主軸不同軸		 1.加固
2.更?軸承
3.調整同軸度
軸承?度過高 1.潤滑脂變質或干燥
2.軸承損壞		 1.更?潤滑脂
2.更?
泵泄漏 1.?接螺栓松動
2.密封件磨?		 1.固緊
2.更
